CobiNet RJ45-TL®
Kat. 6A Daten­buchse. Gemacht für Ihren Finger

Werkzeuglose Beschaltung mit PoE-Unterstützung bis 100 Watt

Dank integrierter Hebel gestaltet sich die Beschaltung der Adern kompromisslos einfach. Nach der Vorbereitung des Kabels werden die Adern in die Buchse eingeführt und durch Herunterdrücken der Hebel verbunden. Abschließend wird das Schirmungsblech aufgesteckt und das Schirmgeflecht befestigt.

Jetzt kostenloses Musterset anfordern
Die Einzel- und Doppelbuchsen
RJ45-TL® rapid bieten eine bisher unerreichte Einfachheit bei der Beschaltung durch intuitiv bedienbare Hebel
RJ45-TL® rapid Anschlussset

Anschlussset Datendose
RJ45-TL® rapid Doppelbuchse

Online-Shop
RJ45-TL® rapid Anschlussset

Anschlussset Datendose
RJ45-TL® rapid Einzelbuchse

Online-Shop
RJ45-TL® rapid

Kat. 6A Doppelbuchse

Online-Shop
RJ45-TL® rapid

Kat. 6A Einzelbuchse

Online-Shop
  • Kosteneffizient: Doppelbuchse deutlich preiswerter im Vergleich zur Verwendung von zwei separaten Buchsen
  • Benutzerfreundliche Installation: Einfache Handhabung dank intuitiv bedienbarer Hebel für eine mühelose und schnelle Adernbeschaltung
  • Klare Kontrolle: Integrierte Sichtfenster ermöglichen eine einfache Überprüfung der Verdrahtung und erleichtern die Fehlersuche
  • Einfache Fehlerkorrektur: Werkzeugloses Wiederöffnen ohne lästiges Fummeln mit Werkzeugen
  • Kompatibilität: Getestet und kompatibel mit nahezu allen gängigen Schalterprogrammen
  • Geprüfte Performance: Type approval der GHMT AG für Kat. 6A
  • Volle Power: PoE-Unterstützung bis 100 Watt
  • Zuverlässiger Betrieb: Hochwertige LSA-Kontakte mit 45°-Schrägstellung
  • Platzsparend und flexibel

Kosten­loses Muster

Gerne senden wir Ihnen Ihr persönliches Musterset des Anschlusssets CobiNet RJ45-TL® rapid zu, damit Sie sich selbst von der werkzeuglosen Installation und der einfachen Montage überzeugen können.

  • RJ45-Buchse CobiNet RJ45-TL® rapid, 2-fach, Kat. 6A
  • Trägerplatte RJ45-TL® rapid, 45° Schrägauslass, 2-fach
  • Abdeckrahmen 80×80 mm
Das kostenlose Musterset wird ausschließlich an gewerbliche Kunden versandt. Ein Rechtsanspruch auf Zusendung besteht nicht.
CobiNet behält sich vor, Anfragen ohne Angabe von Gründen abzulehnen.
Jetzt Muster anfordern
Einbaulösung

RJ45-TL® rapid
Trägerplatte

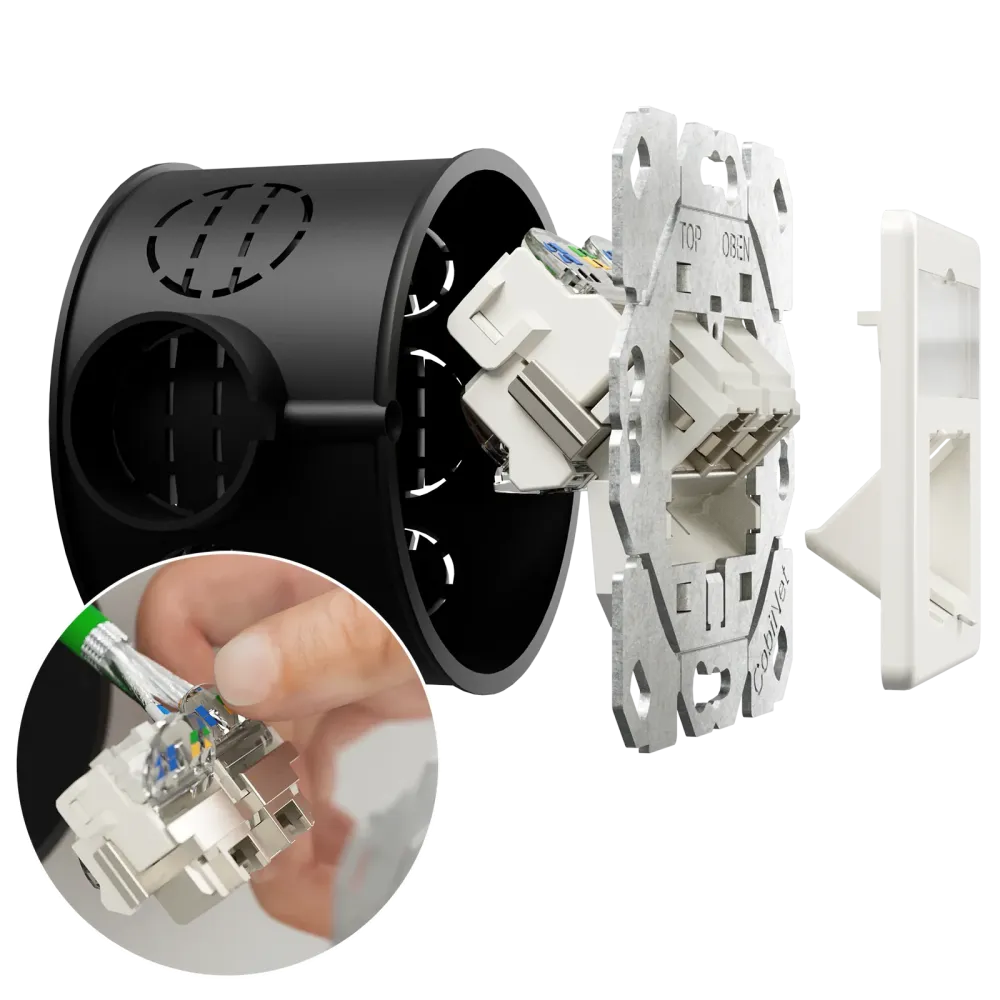

Die RJ45-TL® rapid Trägerplatte bietet eine mühelose Montagelösung für Datenbuchsen in Hohlraum- oder Kanaleinbaudosen. Die Buchse lässt sich einfach in den Trägerrahmen einrasten. Zusätzlich zur simplen Installation verfügt die beiliegende Zentralplatte über Staubschutzklappen und ein großzügiges Beschriftungsfenster, das durch seine 12mm Höhe eine komfortable zweizeilige Beschriftung ermöglicht.
Online-Shop
Einbaulösung

RJ45-TL® rapid
Boden­tank­einsätze

Die RJ45-TL® rapid Bodentankeinsätze bieten eine elegante und staubgeschützte Einbaulösung für OBO Bettermann Bodentanks GES6 und GES9. Die Datenbuchsen werden einfach in die integrierten Trägerplatten eingerastet. Zusätzlich erleichtern integrierte Beschriftungsfenster das Anbringen von Beschriftungen.
Online-Shop
Alle Vorteile im Video

Intuitive Beschaltung

Die Adernpaare des Datenkabels lassen sich intuitiv und einfach durch das Herunterdrücken der Hebel beschalten.

Einfache Kontrolle

Die korrekte Verkabelung der Buchse kann mithilfe der integrierten Sichtfenster leicht überprüft werden. Dadurch wird eine eventuelle Fehlersuche erheblich vereinfacht und verkürzt.

Einfache Fehler­korrektur

Für die Fehlerbehebung werden die Hebel an der Rückseite einfach durch Anheben geöffnet. Ein lästiges Gefummel mit Werkzeugen zum Öffnen der Buchse entfällt.

Flexibler Einbau

Die Schirm-Folien der Adernpaare bleiben dank der Silikon-Schläuche auch bei Bewegung geschlossen. Die Trägerplatte inkl. Datenbuchse lässt sich nun einfach und flexibel ohne Gefummel einbauen.

Wenig Einzelteile

Eine RJ45-TL® Doppelbuchse besteht lediglich aus 2 handlichen Einzelteilen. Dadurch entfällt das lästige Hantieren mit Kleinteilen, die Installation geht schnell und es gibt keine herunterfallenden Kleinteile.

Blitz­schnelle Montage

Statt des zeitaufwändigen Einbaus von zwei einzelnen Datenbuchsen wird die RJ45-TL® Doppelbuchse einfach in die Trägerplatten eingeklickt – fertig ist die Anschlussdose.

Designfähig – passend in Schalter­programme

Dank des optimierten Designs fügen sich RJ45-TL® Datenbuchsen und Trägerplatten nahtlos in die meisten Schalterprogramme verschiedenster Hersteller ein. Wir haben bereits über 30 Programme erfolgreich auf Kompatibilität getestet und es werden ständig mehr.
Kompatibilitätsliste Download
Werkzeuglose Beschaltung einer Datenbuchse mit einem Finger

Installation der Daten­buchse CobiNet
RJ45-TL®

Kat. 6A-Verteilerfeld und -gehäuse
RJ45-TL®

Alle Vorteile auf einen Blick
  • Kosteneffizient: Deutlich preiswerter im Vergleich zur klassischen Modultechnik
  • Benutzerfreundliche Installation: Einfache Handhabung dank intuitiv bedienbarer Hebel für die Adernbeschaltung
  • Zeitersparnis bei der Installation: Zugentlastung durch Rastklemme (keine Kabelbinder)
  • Geprüfte Performance: Type approval der GHMT AG für Kat. 6A
  • Volle Power: PoE-Unterstützung bis 100 Watt
  • Zuverlässiger Betrieb: Hochwertige LSA-Kontakte mit 45°-Schrägstellung
  • Anwendungsvielfalt: Als 24-fach 19″-Verteilerfeld mit 1 HE und Verteilergehäuse 6- oder 12-fach
Mehr Informationen

GHMT
zertifi­zierte
Perfor­mance

Kat. 6A-Datenbuchsen
CobiNet RJ45-TL® rapid

Unabhängig und neutral in der Leistungsfähigkeit bestätigt.
Auf die elektrische und mechanische Leistungsfähigkeit der CobiNet RJ45-TL® rapid Datenbuchsen1) ist Verlass. Dies wurde durch ein GHMT Type Approval unabhängig und neutral nachgewiesen
1) RJ45 Datenbuchse und RJ45 Datendose werden im Sprachgebrauch häufig gleichgesetzt, bezeichnen technisch jedoch unterschiedliche Bauteile. Die Datenbuchse, auch RJ45-Modul oder Einsatz genannt, realisiert die eigentliche Steckverbindung und Signalübertragung. Die Datendose ist die komplette Einheit an der Wand aus Unterputz- oder Aufputzgehäuse, Abdeckrahmen und ein bis zwei integrierten Datenbuchsen.

Kostenloses
RJ45-TL Musterset anfordern

Sie möchten das CobiNet RJ45-TL-System vor dem Einsatz in Ihrem Projekt in der Hand halten?
Wir senden Ihnen gerne ein kostenloses Musterset zu, mit allen Systemkomponenten für einen ersten praktischen Eindruck. 2)

Füllen Sie einfach das nachfolgende Formular aus:

1 Step 1
Datenschutz

Bitte bestätigen Sie Ihr Einverständnis mit dem Absenden dieses Formulars, personenbezogene Daten an uns zu übermitteln. Wir verwenden diese ausschließlich zur Beantwortung Ihrer Anfrage. Ihre Angaben inklusive der von Ihnen dort angegebenen Kontaktdaten können zwecks Bearbeitung Ihres Anliegens und für den Fall von Anschlussfragen gespeichert werden. Eine Weitergabe, ein Verkauf oder sonstige Übermittlung Ihrer personenbezogenen Daten an Dritte erfolgt nicht, es sei denn, dass Sie zuvor in die Weitergabe Ihrer Daten ausdrücklich eingewilligt haben. Bitte beachten Sie, dass die Datenübertragung im Internet (z.B. bei der Kommunikation per E-Mail) Sicherheitslücken aufweisen kann. Ein lückenloser Schutz der Daten vor fremdem Zugriff ist nicht möglich. Mehr zum Datenschutz

keyboard_arrow_leftPrevious
Nextkeyboard_arrow_right
2) Das kostenlose Musterset wird ausschließlich an gewerbliche Kunden versandt. Ein Rechtsanspruch auf Zusendung besteht nicht. CobiNet behält sich vor, Anfragen ohne Angabe von Gründen abzulehnen.
Fragen und Antworten
Wie wird die RJ45-TL rapid Datenbuchse installiert?

Die Beschaltung der Adernpaare erfolgt über benutzerfreundliche, einfach zu bedienende Hebel. Dieses narrensichere Stecksystem ermöglicht auch ungeschultem Personal eine sichere Installation und verringert die Fehleranfälligkeit.

Wie kann ich prüfen, ob die Installation korrekt ausgeführt wurde?

Sichtfenster an den rückwärtigen Kabelanschlüssen ermöglichen eine visuelle Überprüfung, ob die Adern gemäß der aufgedruckten Codierung korrekt installiert wurden.

Welche Norm erfüllt die RJ45-TL rapid Datenbuchse?

Die Datenbuchse übertrifft die Anforderungen der Kat. 6A-Komponenten-Norm nach ISO/IEC 11801-1:2017 + AMD1:2025 und DIN EN 50173-1:2018-10, unabhängig bestätigt durch das GHMT Type Approval. Damit sind Datenraten von bis zu 10 Gbit/s möglich.

Unterstützt die Datenbuchse Power over Ethernet?

Ja. Die Datenbuchse CobiNet RJ45-TL® rapid unterstützt PoE, PoE+, PoE++ und Hi-PoE nach IEEE 802.3af, 802.3at und 802.3bt Typ 4, mit einer Leistung von bis zu 100 Watt.

Ist die RJ45-TL® rapid Datenbuchse auch für ungeschultes Personal geeignet?
Ja. Das narrensichere Hebelsystem und die visuelle Kontrolle über die Sichtfenster reduzieren typische Installationsfehler, ohne dass Spezialwerkzeug oder tiefgehende Schulung notwendig sind.
