Wer sich mit der Planung oder Installation strukturierter Netzwerkverkabelung beschäftigt, stößt schnell auf eine weit verbreitete Überzeugung: Kupfer-Datenkabel sollen grundsätzlich in geschirmter Ausführung genutzt werden. Besonders in Deutschland und mittlerweile Teilen Europas hat sich dies als Standard etabliert – unabhängig von der tatsächlichen elektromagnetischen Situation vor Ort. Doch wann ist die Schirmung bei geschirmten Netzwerkkabeln technisch wirklich erforderlich – und wann genügt ein ungeschirmtes System?
Ein Blick auf die internationale Installationspraxis zeigt ein anderes Bild: In Nordamerika und Asien dominieren seit Jahrzehnten ungeschirmte Twisted-Pair-Systeme – und dennoch werden dort in Netzwerken problemlos Datenraten von bis zu 10 Gbit realisiert.
Dieser Artikel beleuchtet die geschirmte und ungeschirmte Kupferverkabelung aus rein technischer und EMV-relevanter Perspektive und gibt eine fundierte Einordnung, unter welchen Bedingungen Schirmung einen echten technischen Mehrwert liefert.
Historische Entwicklung der Twisted-Pair-Verkabelung
Die Wurzeln der heutigen Twisted-Pair-Verkabelung reichen weit zurück in die Fernmelde- und Telefontechnik. Bereits früh erkannte man, dass das Verdrillen von Leitungspaaren einen wesentlichen Beitrag zur Störunterdrückung leistet: Äußere elektromagnetische Einflüsse wirken durch die Verdrillung abwechselnd gegensinnig auf beide Leiter eines Paares ein und heben sich bei der differenziellen Signalauswertung weitgehend auf. Diese konstruktive Störfestigkeit ist bis heute die eigentliche Grundlage moderner Kupferübertragungstechnik.

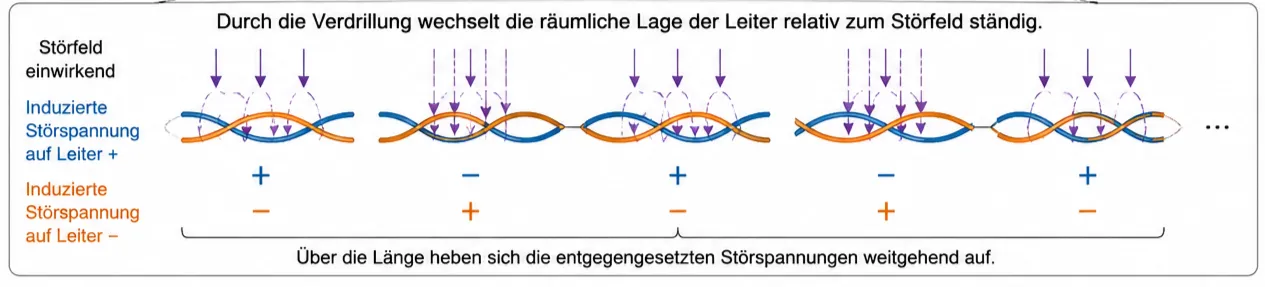

Twisted Pair Verkabelung: Prinzip der Störunterdrückung
Mit der wachsenden Verbreitung elektronischer Geräte in der technischen Gebäudeausstattung ab den 1970er- und 1980er-Jahren veränderte sich die elektromagnetische Umgebung in Gebäuden erheblich. Schaltnetzteile und elektrische Anlagen erzeugten zunehmend hochfrequente Störanteile, während gleichzeitig die Anforderungen an Datenübertragungsraten stiegen. Parallel dazu entstand die strukturierte Gebäudeverkabelung als eigenständiges Gewerk – mit internationalen Normen wie der ISO/IEC 11801 und der europäischen EN 50173 als Grundlage.
Dabei entwickelten sich regional unterschiedliche Installationsphilosophien: Während sich in Nordamerika ungeschirmte Verkabelungssysteme durchsetzten, etablierte sich in Europa früh eine stärker EMV-orientierte Praxis mit geschirmten Verkabelungskomponenten. Mit weiter steigenden Datenraten und Übertragungsfrequenzen gewannen zusätzlich Effekte wie Alien Crosstalk – die gegenseitige Beeinflussung benachbarter Kabel – an Bedeutung. Trotzdem zeigt die weltweite Praxis bis heute, dass beide Ansätze technisch zuverlässig funktionieren können.
Grundlagen der elektromagnetischen Verträglichkeit (EMV)
Elektromagnetische Verträglichkeit (EMV) bezeichnet die Fähigkeit elektrischer und elektronischer Systeme, in einer gemeinsamen Umgebung störungsfrei betrieben werden zu können, ohne sich gegenseitig unzulässig zu beeinflussen. In der Netzwerkverkabelung sind dabei zwei Aspekte entscheidend: die Störfestigkeit des Systems gegenüber äußeren Einflüssen und die Störaussendung, also die Fähigkeit, selbst keine unzulässigen Emissionen in die Umgebung abzugeben.
Moderne kommerzielle Gebäude stellen zunehmend komplexe EMV-Umgebungen dar. Neben klassischen Störquellen wie Energieversorgungen und Industrieantrieben kommen heute LED-Beleuchtungssysteme, Ladeinfrastrukturen und IT-Installationen hinzu, die hochfrequente Störanteile in verschiedensten Frequenzbereichen erzeugen. Die elektromagnetischen Einkopplungen in Verkabelungssysteme lassen sich dabei in drei grundlegende Mechanismen unterteilen:
Galvanische Kopplung
Galvanische Kopplung entsteht durch eine direkte leitende Verbindung zwischen Stromkreisen, beispielsweise über gemeinsame Leitungen, Erdungen oder Schirmungen. Dadurch können Störungen von einem Stromkreis auf einen anderen übertragen werden. Häufige Ursachen sind Potentialunterschiede zwischen verschiedenen Erdungssystemen. Besonders in Netzwerkinstallationen ist daher ein sorgfältiger Potentialausgleich unerlässlich, um Störungen zu vermeiden.
Kapazitive Kopplung
Kapazitive Kopplung entsteht durch elektrische Felder zwischen benachbarten Leitern mit unterschiedlichem elektrischem Potential. Dadurch können Signale oder Störungen von einem Leiter auf einen anderen übertragen werden, ohne dass eine direkte elektrische Verbindung besteht. Die Wirkung nimmt mit steigender Frequenz und geringerem Abstand zwischen den Leitern zu und spielt insbesondere bei hohen Übertragungsraten eine wichtige Rolle.
Induktive Kopplung
Induktive Kopplung entsteht durch magnetische Felder, die von stromdurchflossenen Leitern erzeugt werden. Diese Felder können in benachbarten Leitern Spannungen induzieren und dadurch Störungen übertragen. Bei hohen Strömen und geringen Abständen zwischen Leitungen ist dieser Effekt sehr ausgeprägt. In der Netzwerktechnik kann induktive Kopplung zu Nebensprechen innerhalb eines Kabels sowie zu Störungen zwischen benachbarten Kabeln führen.
Schirmungsarten geschirmter Netzwerkkabel: Bezeichnung und Aufbau
Twisted-Pair-Kabel unterscheiden sich nicht nur hinsichtlich ihrer Übertragungskategorie, sondern auch durch den Aufbau ihrer Schirmung. Die internationale Bezeichnung nach Norm unterscheidet dabei zwischen der Gesamtschirmung des Kabels und der Schirmung der einzelnen Adernpaare. Gemäß den Normen ISO/IEC 11801 und EN 50173 werden Kabel beispielsweise mit Bezeichnungen wie U/UTP oder S/FTP gekennzeichnet.
Der erste Teil der Bezeichnung (vor dem Schrägstrich) beschreibt die Gesamtschirmung des Kabels:
- U – Unshielded: keine Gesamtschirmung
- F – Foiled: Folienschirm
- S – Screened: Geflechtschirm
- SF – Kombination aus Folien- und Geflechtschirm
Der zweite Teil der Bezeichnung (nach dem Schrägstrich) beschreibt die Schirmung der einzelnen Adernpaare:
- UTP – Unshielded Twisted Pair: keine Paarschirmung
- FTP – Foiled Twisted Pair: jedes Adernpaar mit Folienschirm
- STP – Shielded Twisted Pair: jedes Adernpaar mit Geflechtschirm
U/UTP – ungeschirmt, ungeschirmte Paare
Weder das Kabel als Ganzes noch die einzelnen Adernpaare besitzen eine Schirmung. Der Schutz vor elektromagnetischen Störungen beruht ausschließlich auf der symmetrischen Signalübertragung und der Verdrillung der Leiterpaare. U/UTP-Kabel sind besonders flexibel und kostengünstig und eignen sich bei günstigen Umgebungsbedingungen für hohe Datenraten.
F/UTP – Gesamtfolienschirm, ungeschirmte Paare
Bei diesem Kabeltyp umschließt ein gemeinsamer Folienschirm alle Adernpaare. Dadurch werden elektrische Störeinflüsse von außen reduziert und die Abstrahlung des Kabels verringert. Gegen niederfrequente magnetische Felder bietet diese Schirmung jedoch nur begrenzten Schutz.
S/UTP – Gesamtgeflechtschirm, ungeschirmte Paare
Ein metallischer Geflechtschirm umgibt das gesamte Kabel. Im Vergleich zum Folienschirm besitzt er eine höhere mechanische Stabilität und verbessert die Ableitung niederfrequenter Störströme.
SF/UTP – Folie und Geflecht, ungeschirmte Paare
Dieser Kabeltyp kombiniert einen Folienschirm mit einem zusätzlichen Geflechtschirm und erreicht dadurch einen wirksamen Schutz über einen breiten Frequenzbereich. Während die Folie hochfrequente elektrische Felder abschirmt, unterstützt das Geflecht die Ableitung niederfrequenter Störungen.
S/FTP – Gesamtgeflechtschirm und paarweise Folienschirmung
S/FTP-Kabel bieten den höchsten Schirmungsgrad unter den gängigen Twisted-Pair-Kabeln. Jedes Adernpaar ist einzeln mit einer Folie abgeschirmt; zusätzlich umgibt ein Geflechtschirm das gesamte Kabel. Dadurch werden sowohl externe Störeinflüsse als auch interne Kopplungseffekte zwischen den Adernpaaren wirksam reduziert. Dieser Aufbau wird in Deutschland am häufigsten eingesetzt.
Bedeutung einer fachgerecht ausgeführten Schirmung
Die Wirksamkeit einer Schirmung hängt nicht allein vom verwendeten Kabeltyp und dessen Aufbau ab. Entscheidend ist, dass der Kabelschirm über Patchfelder, Anschlussdosen und weitere Komponenten elektrisch durchgängig verbunden ist und ein funktionierender Potentialausgleich vorhanden ist. Bereits kleine Unterbrechungen – beispielsweise durch fehlerhafte Schirmkontakte beim Auflegen der Kabel – können den EMV-Schutz deutlich beeinträchtigen. Dies gilt insbesondere beim Einsatz von Übertragungsstandards mit hohen Übertragungsraten wie 10 Gbit.
Praxisprobleme bei der Installation
In der Theorie lassen sich Netzwerkverkabelungen normgerecht mit ausreichenden Trennabständen und klar definierten Leitungswegen installieren. Die Realität in modernen Gebäuden sieht häufig jedoch anders aus.
Ein wesentlicher Faktor ist die steigende Dichte elektronischer Geräte mit hoher Leistung. Schaltnetzteile – beispielsweise von LED-Beleuchtungskomponenten –, Frequenzumrichter und Ladestationen erzeugen hochfrequente Störanteile, die sich sowohl leitungsgebunden als auch über elektromagnetische Felder ausbreiten. Gleichzeitig wächst die Belegungsdichte in Kabeltrassen, Doppelböden und Brüstungskanälen kontinuierlich, da immer mehr Elemente der technischen Gebäudeausstattung über Netzwerkschnittstellen mit der passiven Netzwerkverkabelung angebunden werden.
Besonders kritisch sind Bereiche, in denen Energie- und Datenleitungen parallel auf engem Raum geführt werden müssen – etwa in Deckenbereichen, was durch Designkonzepte wie der Intelligent Ceiling noch verstärkt wird. Die EN 50174 definiert als europäische Norm klare Anforderungen an Trennabstände, die sich in Bestandsgebäuden oder bei nachträglicher Erweiterung jedoch häufig nicht vollständig einhalten lassen.
Qualität von Patchkabeln: ein unterschätztes Risiko
Auch innerhalb von Netzwerkschränken entstehen zunehmend problematische EMV-Bedingungen: Hohe Portdichten, dicht belegte Patchfelder und eng geführte Patchkabel erhöhen bei hohen Datenraten die Gefahr von Kopplungseffekten zwischen benachbarten Leitungen. Gerade Patchkabel werden häufig als einfache Verbrauchsartikel betrachtet, bei deren Auswahl vor allem der Preis im Vordergrund steht.
Untersuchungen zu Kat. 6A-Patchkabeln zeigen, dass die Produktqualität am Markt erheblich variiert. Eine europäische Marktanalyse aus dem Jahr 2025 ergab, dass 62 % der geprüften Kat. 6A-Patchkabel die geforderten Übertragungsparameter nicht vollständig erfüllten. Dies kann die Schirmwirkung gegenüber elektromagnetischen Störungen reduzieren und die Übertragungsqualität beeinträchtigen. Gerade in Umgebungen mit erhöhten elektromagnetischen Einflüssen kann die Verwendung hochwertiger und normkonformer Patchkabel daher einen wichtigen Beitrag zur Betriebssicherheit und Zuverlässigkeit der Netzwerkinfrastruktur leisten.
PoE als zusätzliche Herausforderung
Mit der wachsenden Verbreitung von Power over Ethernet (PoE/PoE+/PoE++/Hi-PoE) kommt eine weitere Herausforderung hinzu: Die gleichzeitige Übertragung von Daten und Versorgungsenergie über dasselbe Kabel erhöht die thermische und elektromagnetische Belastung des Kabelbündels und stellt höhere Anforderungen an Schirmung und Installationsqualität.
Welche Verkabelung ist langfristig sinnvoll?
Aus technischer Sicht können sowohl geschirmte als auch ungeschirmte Verkabelungssysteme hohe Datenraten wie 10 Gbit zuverlässig übertragen. Die Twisted-Pair-Technologie bietet durch die Verdrillung der Adern sowie die symmetrische Signalübertragung bereits einen wirksamen Schutz gegen Störungen. Besonders bei normgerechter Installation ist daher auch bei ungeschirmten Systemen ein zuverlässiger Betrieb möglich.
Gebäude sind jedoch keine statischen Umgebungen. Über ihre gesamte Nutzungsdauer ändern sich elektromagnetische Bedingungen durch neue Verbraucher, Ladeinfrastruktur, erweiterte Stromversorgungen oder umgebaute Leitungswege. Gleichzeitig steigen Datenraten und Installationsdichten seit Jahrzehnten kontinuierlich weiter an.
Genau hier liegt die eigentliche Stärke geschirmter Netzwerkkabel: nicht nur als Lösung für aktuelle Übertragungsprobleme, sondern als Investition in elektromagnetische Reserven für zukünftige Anforderungen. Eine geschirmte Installation erhöht die Robustheit gegenüber veränderten Rahmenbedingungen und schützt die Dateninfrastruktur vor Beeinträchtigungen durch spätere bauliche oder technische Änderungen.
Dieser Aspekt gewinnt besonders dann an Gewicht, wenn man bedenkt, dass passive Verkabelungsinfrastrukturen typischerweise über Jahrzehnte im Gebäude verbleiben, während aktive Komponenten regelmäßig erneuert werden. Was heute als ausreichend gilt, kann unter künftigen EMV-Bedingungen an seine Grenzen stoßen.
Zugleich gilt: Schirmung allein ist kein Garant für EMV-Sicherheit. Nur eine sorgfältig geplante und fachgerecht ausgeführte Gesamtinstallation – mit durchgängiger Schirmung, funktionierendem Potentialausgleich, normgerechter Leitungsführung und sauberen Übergangsstellen – kann die theoretischen Vorteile in der Praxis realisieren. Eine Kabelschirmung ersetzt keine ordnungsgemäße Installation, sie ergänzt sie.
Fazit: Geschirmte Netzwerkkabel als zukunftssichere Wahl
Ungeschirmte Twisted-Pair-Systeme können unter geeigneten Bedingungen technisch vollkommen ausreichend sein. Geschirmte Verkabelung bietet jedoch zusätzliche Robustheit gegenüber realen und sich verändernden Installationsbedingungen. Insbesondere bei Neuinstallationen mit langer Nutzungsdauer oder in Umgebungen mit hoher elektromagnetischer Aktivität stellt eine fachgerecht ausgeführte geschirmte Verkabelung in den meisten Fällen die nachhaltigere und zukunftssichere Wahl dar.
Häufige Fragen zu EMV und Netzwerkkabeln
Grundlagen der elektromagnetischen Verträglichkeit
Wie ist der Begriff „Elektromagnetische Verträglichkeit (EMV)“ bei Datenkabeln (Twisted Pair) zu verstehen?
Elektromagnetische Verträglichkeit (EMV) beschreibt die Fähigkeit eines Verkabelungssystems, in seiner elektromagnetischen Umgebung bestimmungsgemäß zu funktionieren, ohne andere Systeme unzulässig zu beeinflussen oder selbst durch diese beeinträchtigt zu werden. Für Datenkabel bedeutet dies, dass sie einerseits ausreichend unempfindlich gegenüber äußeren elektromagnetischen Störungen sein müssen (Störfestigkeit) und andererseits selbst nur geringe elektromagnetische Störungen aussenden dürfen (Störaussendung). Eine gute EMV ist eine wesentliche Voraussetzung für eine zuverlässige und fehlerfreie Datenübertragung.
Was ist der Unterschied zwischen geschirmten und ungeschirmten Netzwerkkabeln?
Ungeschirmte Netzwerkkabel (z. B. U/UTP) besitzen keine zusätzliche metallische Schirmung. Ihr Schutz gegen elektromagnetische Störungen basiert ausschließlich auf der Verdrillung der Adernpaare und der symmetrischen Signalübertragung.
Geschirmte Netzwerkkabel (z. B. F/UTP oder S/FTP) verfügen zusätzlich über einen Folien- oder Geflechtschirm. Dieser kann das gesamte Kabel, die einzelnen Adernpaare oder beide Bereiche umfassen. Die Schirmung erhöht die Störfestigkeit gegenüber externen elektromagnetischen Einflüssen und reduziert gleichzeitig die elektromagnetische Abstrahlung des Kabels.
Beide Kabeltypen können bei normgerechter Planung und Installation hohe Datenraten bis zu 10 GBit zuverlässig übertragen. Geschirmte Kabel bieten zusätzliche Reserven in Umgebungen mit erhöhten elektromagnetischen Störeinflüssen wie im industriellen Umfeld oder Bereichen mit vielen Energie- und Datenkabeln auf engem Raum (z. B. in Digital Ceiling Konzepten in Bürogebäuden).
Schirmung: Notwendigkeit und Auswahl
Wann ist eine Schirmung von Netzwerkkabeln wirklich notwendig?
Eine Schirmung von Netzwerkkabeln ist insbesondere in Umgebungen mit erhöhten elektromagnetischen Störeinflüssen sinnvoll. Dazu zählen beispielsweise Installationen in der Nähe von Frequenzumrichtern, leistungsstarken Antrieben, Ladeinfrastruktur für Elektrofahrzeuge oder elektronischen Netzteilen.
Auch wenn die in der EN 50174 empfohlenen Trennabstände zwischen Energie- und Datenkabeln nicht eingehalten werden können, kann eine Schirmung zur Verbesserung der elektromagnetischen Verträglichkeit beitragen.
Darüber hinaus bietet eine geschirmte Verkabelung zusätzliche Sicherheitsreserven bei hohen Übertragungsraten, beispielsweise für 10 GBit-Ethernet, sowie beim Einsatz von Power over Ethernet (PoE/PoE+/PoE++/Hi-PoE). Bei Neuinstallationen wird sie daher häufig als zukunftssichere Lösung gewählt.
Grundsätzlich können jedoch sowohl geschirmte als auch ungeschirmte Verkabelungssysteme bei normgerechter Planung und Installation die geforderten Übertragungsleistungen zuverlässig erfüllen.
Welche Schirmungsart ist für meine Installation die richtige?
Die Wahl der geeigneten Schirmungsart hängt von den elektromagnetischen Umgebungsbedingungen am Installationsort ab. In typischen Büro- und Verwaltungsgebäuden mit geringem Störpotenzial sind häufig bereits Kabel mit Gesamtschirmung, beispielsweise F/UTP, ausreichend.
In Umgebungen mit erhöhten elektromagnetischen Störeinflüssen, hoher Leitungsdichte oder beengten Installationsverhältnissen empfiehlt sich der Einsatz von S/FTP-Kabeln. Diese verfügen über eine paarweise Folienschirmung sowie einen zusätzlichen Gesamtgeflechtschirm und bieten dadurch einen besonders hohen Schutz gegen äußere Störungen und Übersprechen.
S/FTP-Kabel werden in Deutschland häufig für strukturierte Verkabelungen eingesetzt, da sie hohe Leistungsreserven bieten und sich für eine Vielzahl unterschiedlicher Anwendungsbereiche eignen.
Installation, Normen und PoE
Warum reicht ein hochwertig geschirmtes Datenkabel allein für EMV-Sicherheit nicht aus?
Ein hochwertiges und gut geschirmtes Netzwerkkabel kann seine volle Schutzwirkung nur dann entfalten, wenn die gesamte Verkabelungsstrecke (Link) fachgerecht ausgeführt wird. Dazu gehören neben dem Kabel auch alle weiteren Komponenten wie Patchfelder, Anschlussdosen, Kupplungen und Patchkabel.
Der Kabelschirm muss über die gesamte Verbindung elektrisch durchgängig sein und in ein normgerechtes Erdungs- und Potentialausgleichskonzept nach EN 50174 und EN 50310 eingebunden werden. Bereits kleine Unterbrechungen der Schirmung oder fehlerhafte Schirmkontakte können die Wirksamkeit des EMV-Schutzes deutlich reduzieren.
Für eine hohe elektromagnetische Verträglichkeit ist daher nicht nur die Qualität des Kabels entscheidend, sondern die normkonforme Ausführung des gesamten Verkabelungssystems.
Welche Normen regeln die EMV-gerechte Verlegung von Netzwerkkabeln?
Für die EMV-gerechte Verlegung von Netzwerkkabeln sind mehrere Normen relevant. Die EN 50174 definiert als europäische Norm die Anforderungen an die Planung, Installation und den Betrieb strukturierter Verkabelungssysteme. Sie enthält unter anderem Vorgaben zu Trennabständen zwischen Energie- und Datenleitungen sowie Maßnahmen zur Vermeidung elektromagnetischer Beeinflussungen.
Ergänzend beschreibt die EN 50310 die Anforderungen an Erdung und Potentialausgleich in Gebäuden mit informationstechnischen Einrichtungen. Ziel ist es, elektromagnetische Störungen zu reduzieren und einen sicheren Betrieb der IT-Infrastruktur zu gewährleisten.
Die EN 50173 legt die Anforderungen an die Leistungs- und Übertragungsparameter strukturierter Verkabelungssysteme fest und definiert die technischen Eigenschaften der Verkabelungskomponenten.
Gemeinsam bilden diese Normen die Grundlage für eine normgerechte und EMV-konforme Netzwerkverkabelung.
Wie wirkt sich Power over Ethernet (PoE) auf die Verkabelungsanforderungen aus?
Bei Power over Ethernet (PoE) werden Daten und elektrische Energie gleichzeitig über dasselbe Twisted-Pair-Kabel übertragen. Dadurch steigen die Anforderungen an die Verkabelung, insbesondere bei höheren Leistungsklassen wie PoE+, PoE++ oder Hi-PoE.
Die zusätzliche Stromübertragung führt zu einer stärkeren Erwärmung der Kabel, insbesondere in großen Kabelbündeln. Deshalb gewinnen Faktoren wie Kabelqualität, Leiterquerschnitt, Bündelgröße und die Einhaltung der Installationsvorgaben an Bedeutung.
Geschirmte Verkabelungssysteme können dabei zusätzliche EMV-Reserven bieten und die Störsicherheit erhöhen. Für einen zuverlässigen Betrieb von PoE-Anwendungen ist jedoch vor allem eine normgerechte Planung und Installation des gesamten Verkabelungssystems entscheidend.
